Trong hệ thống mạng LAN, switch (bộ chuyển mạch) được xem là trái tim, đóng vai trò trung tâm trong việc kết nối các thiết bị, tối ưu băng thông và đảm bảo dữ liệu được truyền tải hiệu quả. Việc hiểu rõ về switch, chuẩn Ethernet 802.3 và các phương thức chuyển mạch giúp quản trị viên thiết kế, quản lý cũng như bảo mật hệ thống mạng một cách chuyên nghiệp.
Chuẩn Ethernet/802.3 – nền tảng của LAN hiện đại
Ethernet theo chuẩn IEEE 802.3 là công nghệ mạng LAN phổ biến nhất hiện nay. Nó định nghĩa cách dữ liệu được đóng gói, phương thức truyền dẫn và cơ chế kiểm soát truy cập môi trường. Ethernet có nhiều biến thể, từ 10 Mbps (10BASE-T) cho đến Gigabit Ethernet và 10 Gigabit Ethernet, phục vụ từ các văn phòng nhỏ đến hệ thống mạng doanh nghiệp quy mô lớn.
Các phương tiện truyền dẫn chính gồm:
- Cáp xoắn đôi UTP: phổ biến trong các mạng LAN nội bộ, từ chuẩn CAT5, CAT5e đến CAT6.
- Cáp quang: chia thành multimode (MMF) cho khoảng cách ngắn và single-mode (SMF) cho truyền dẫn xa đến hàng chục km.
Ngoài ra, Ethernet còn dùng cơ chế CSMA/CD để kiểm soát truy cập trong chế độ bán song công, đồng thời hỗ trợ ba kiểu truyền dữ liệu: unicast, broadcast và multicast.
Quá trình chuyển mạch trên Switch
Điểm mạnh của switch nằm ở khả năng chuyển tiếp dữ liệu nhanh chóng và chính xác dựa trên địa chỉ MAC. Có ba phương pháp chuyển mạch chính:

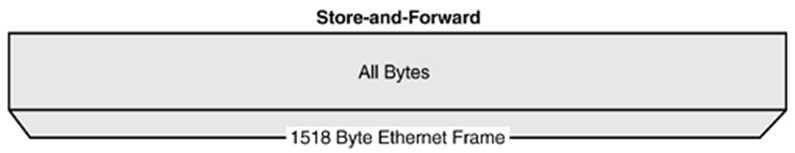

- Store-and-Forward: switch lưu toàn bộ frame, kiểm tra lỗi rồi mới chuyển tiếp. Phương pháp này chậm hơn nhưng đảm bảo dữ liệu chính xác.
Store-and-Forward là phương pháp chuyển mạch bắt buộc khi triển khai chất lượng dịch vụ (QoS), bởi lẽ trong mạng hội tụ, frame cần được phân loại và ưu tiên hóa, chẳng hạn dữ liệu thoại VoIP cần được ưu tiên hơn các traffic HTTP thông thường

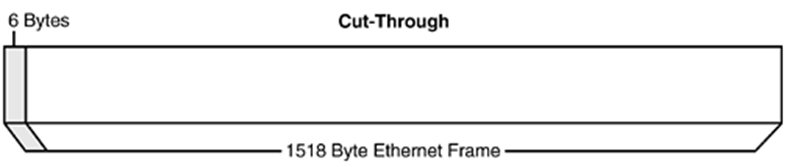

- Cut-Through: switch chỉ đọc địa chỉ MAC đích và lập tức chuyển tiếp, giúp giảm độ trễ nhưng dễ truyền đi gói tin lỗi.
Runt là các frame có chiều dài nhỏ hơn 64 byte – 64 byte được gọi là chiều dài frame tối thiểu để CSMA/CD có thể lắng nghe sóng mang

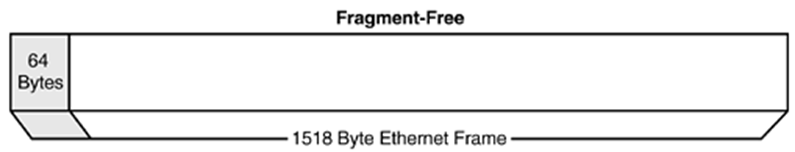

- Fragment-Free: sự kết hợp của hai phương pháp trên, chỉ kiểm tra 64 byte đầu tiên trước khi chuyển tiếp.
Switch cũng sử dụng bộ nhớ đệm (buffer) để tạm lưu trữ frame khi cổng ra bị nghẽn, giúp giảm mất gói và duy trì tốc độ truyền tải ổn định.
Chuyển mạch lớp 2 và lớp 3
- Switch lớp 2: hoạt động dựa trên địa chỉ MAC, phù hợp cho kết nối cơ bản giữa các thiết bị trong cùng mạng LAN.
- Switch lớp 3: ngoài chức năng lớp 2, còn tích hợp khả năng định tuyến dựa trên địa chỉ IP. Điều này giúp giảm tải cho router và tăng tốc độ xử lý dữ liệu trong các hệ thống mạng lớn.

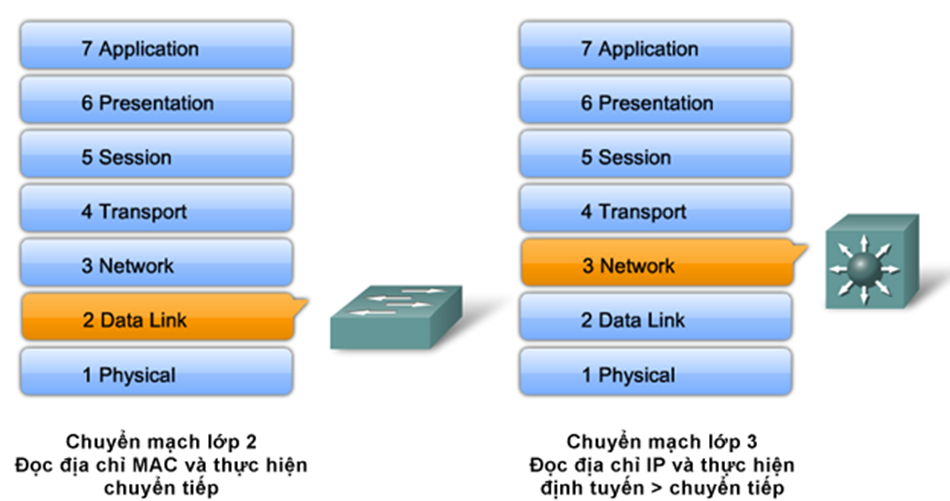

Chuyển mạch lớp 3 là thực hiện chuyển mạch dựa trên thông tin header lớp 3 như địa chỉ IP
Vai trò của Switch trong hạ tầng mạng
Switch không chỉ giúp tối ưu hóa băng thông và giảm thiểu đụng độ, mà còn đóng vai trò quan trọng trong bảo mật và quản lý hệ thống. Đây chính là nền tảng để triển khai các công nghệ nâng cao hơn như VLAN, VTP, Spanning Tree Protocol (STP) hay định tuyến liên VLAN.
